基板再生による
納期短縮とコスト削減

高価なFPGA基板から試作基板まで、あらゆる基板の課題を高精度なリワーク技術で解決。100万円相当の基板救済から24時間以内の緊急改修まで、お客様のビジネスを支えます。

BGA リワァーク作業

エイエス電気が選ばれる理由

品質への徹底したこだわり

熟練技術者による精密作業と厳格な品質管理。IPC規格準拠の高品質なリワークを提供します。X線検査による品質保証で、確実な修復を実現。

専門知識と豊富な経験

長年培った技術力と多様な業界での実績。高難度のリワーク要求にも確実に対応します。リワーク失敗のリスクを大幅に削減。

修理サービスとの連携

問題解析から原因特定、改修作業まで全て一括対応。基板が壊れた時点でご連絡いただくだけでOK。統合サービスで手間を削減。

エイエス電気のコア技術

BGA/CSPリワーク

0.4mmピッチ以下のファインピッチBGAにも対応。X線検査による品質保証とリボール技術で部品を再利用可能にします。

ジャンパー配線

極細線や絶縁線による配線追加。断線箇所の修復や回路変更に柔軟に対応し、試作期間を短縮します。

パターンカット・修正

基板の精密な配線切断・パターン除去に対応し、回路変更や設計デバッグを迅速化します。

問題解析・診断

故障原因の特定から改修方法の提案まで、お客様の負担を軽減する統合サービスを提供します。

具体的な課題解決事例

事例1:高価なFPGA基板の救済

100万円相当の高価なFPGA基板のBGA不良を修復し、廃棄コストを回避。再製造の時間も節約でき、納期遅延を防止しました。

  • 廃棄コスト:完全回避
  • 再製造時間:大幅削減
  • 納期遅延:防止
高価なFPGA基板の救済事例
100万円

基板救済

事例2:試作基板の設計変更対応

設計検証段階で発見された回路上の問題を、基板を再製造せずに迅速に修正。開発期間を2週間短縮し、市場投入を加速しました。

  • 再製造:不要
  • 開発期間:2週間短縮
  • 市場投入:加速
試作基板の設計変更対応
-2週間

開発期間短縮

事例3:量産前の緊急改修

PP(試作量産)段階で発見された設計ミスを24時間以内に改修。スムーズなMP(量産)への移行を可能にし、顧客との契約遵守に貢献しました。

  • 対応時間:24時間以内
  • 量産移行:スムーズ
  • 契約遵守:実現

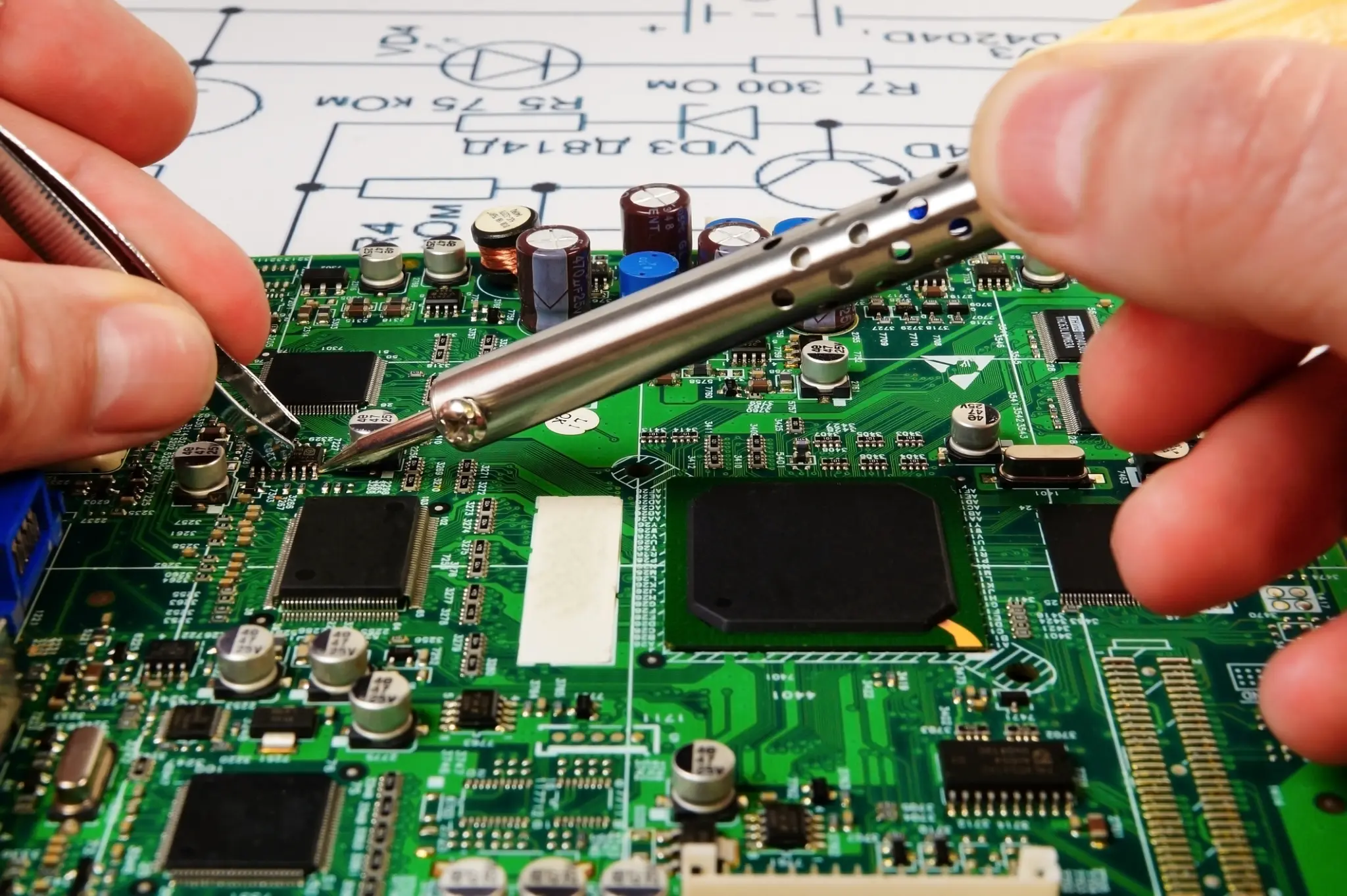

量産前の緊急改修
24時間

緊急対応

リワークプロセスの流れ

1

ご相談・お見積り

詳細なヒアリングと迅速な見積もり対応。お持ち込みも歓迎です!

2

問題解析・診断

最適な改修方法の提案。

3

リワーク作業

熟練技術者による高精度な改修作業。

4

品質検査・納品

X線検査等による品質確認と迅速な納品。

よくある質問

どのような基板に対応していますか?

0.4mmピッチ以下のファインピッチBGAを含む、あらゆる基板に対応しています。具体的な内容についてはお気軽にご相談ください。

見積もりはどのくらいで出ますか?

詳細なヒアリング後、通常1営業日以内に見積もりをお出しします。緊急の場合はお気軽にお知らせください。

基板を持ち込んで相談できますか?

はい、お持ち込みを大歓迎しています。問題解析から改修方法の提案まで、直接対応させていただきます。

納期はどのくらいですか?

内容によって異なりますが、通常3~7営業日での対応が可能です。緊急対応も可能ですのでご相談ください。

基板のお困りごとは、まずはお気軽にご相談ください

高精度なリワーク技術と豊富な経験で、お客様のビジネスを支えます。
